Amplificateur Intégré C8

Le design CConceptS et une remarquable musicalité

L’amplificateur Intégré C8

L'Intégré C8

Le C8 est un amplificateur à tubes doté de quatre entrées de modulation sélectionnées en façade par un commutateur rotatif.

Sa puissance est de l’ordre de 10 W musicaux dès lors qu’il pilote des enceintes à haut rendement.

.

On trouve en façade la commande de volume et la commande de sélection des entrées.

La conception mécanique du C8 se développe autour de deux boîtiers distincts. Le boîtier d’amplification et son boîtier d’alimentation électrique distant, (principe que l’on retrouve dans toute la gamme de nos produits).

CConceptS éloigne autant que possible ses blocs d’alimentation pour éviter tout risque de remontée des perturbations électromagnétiques, émises par les transformateurs et les circuits de redressement des tensions, vers les montages électroniques sensibles.

 .

Cconcept a retravaillé le design de ses appareils. Les coffrets sont évolutifs et personnalisables. Les façades peuvent être habillés d’un aspect bois ou laqués de différentes couleurs. Des plaques d’acier inoxydable de forte épaisseur forment le dessous et le dessus des coffrets.

 .

Les circuits électroniques sont assujettis à la base par des suspensions et les transformateurs secteur sont montés sur des systèmes amortisseurs.

Le potentiomètre de volume et le sélecteur rotatif des entrées sont placés au plus près des circuits électroniques afin de raccourcir au minimum la longueur des câbles de modulation. Une tringlerie relie ces organes aux boutons de façade évitant du même coup tout effort mécanique sur leurs axes.

.

Le design de cet amplificateur intègre les lampes dans des tubes méthacrylate de telle sorte qu’ils soient protégés et bien ventilés .

La ventilation des tubes est assurée par un effet de cheminée naturel.

 .

Ces boîtiers reposent sur trois pieds de gros diamètre (50 mm) en delrin.

.

L’utilisateur a la possibilité de remplacer ces supports par d’autres pieds CConceptS (pied pointe ; pied boule ; pied bille) sachant qu’ils sont tous sur vis M8.

La puissance de l'Intégré C8

La puissance du C8 est de l’ordre de 10 W. CConceptS privilégie l’écoute, pour une beauté sonore proche du réel.

.

Comme dit plus haut, cette puissance de 10 W musicaux est suffisante pour piloter des enceintes à haut rendement.

Pour vous en convaincre, venez faire une écoute dans un auditorium de PointMusiqueS.

Le schéma

Le schéma électronique est simple puisque le fonctionnement d’un tube ne nécessite que quelques composants passifs.

Mais quels composants et de quelle technologie ?

C’est ici que l’expertise de CConceptS entre en scène.

.

Le choix du tube, un 5998 qui sonne bien, CconceptS l’adore.

.

pour le C8, CConceptS a choisi des 6SL7 pour driver les 5998 montés en parafeed. Ce qui offre un puissant spectre sonore.

Les tensions qui alimentent ces tubes sont issues du secteur. Les hautes tensions obtenues par doubleurs de tensions à valves EY82. Les basses tensions sont continues et parfaitement stabilisées.

Un câble multiconducteurs blindé relie les deux boîtiers à l’aide de connecteurs à verrouillage Neutrik.

La connectique de l'Intégré C8

 La connectique de l’Intégré C8 est somme toute classique.

On remarque :

  • Les huit prises RCA correspondantes aux quatre entrées de modulation.

  • Les quatre borniers de branchement des enceintes acoustiques.

  • Au centre le connecteur d’alimentation où se branche le câble blindé.

La mise en fonctionnement

L’allumage ou l’extinction du C8 CconceptS se fait simplement en appuyant sur le bouton poussoir situé en façade du boîtier de l’alimentation électrique.

Ce bouton est cerclé d’un témoin lumineux de fonctionnement (réglé à une intensité lumineuse qui n’apporte pas de gêne visuelle).

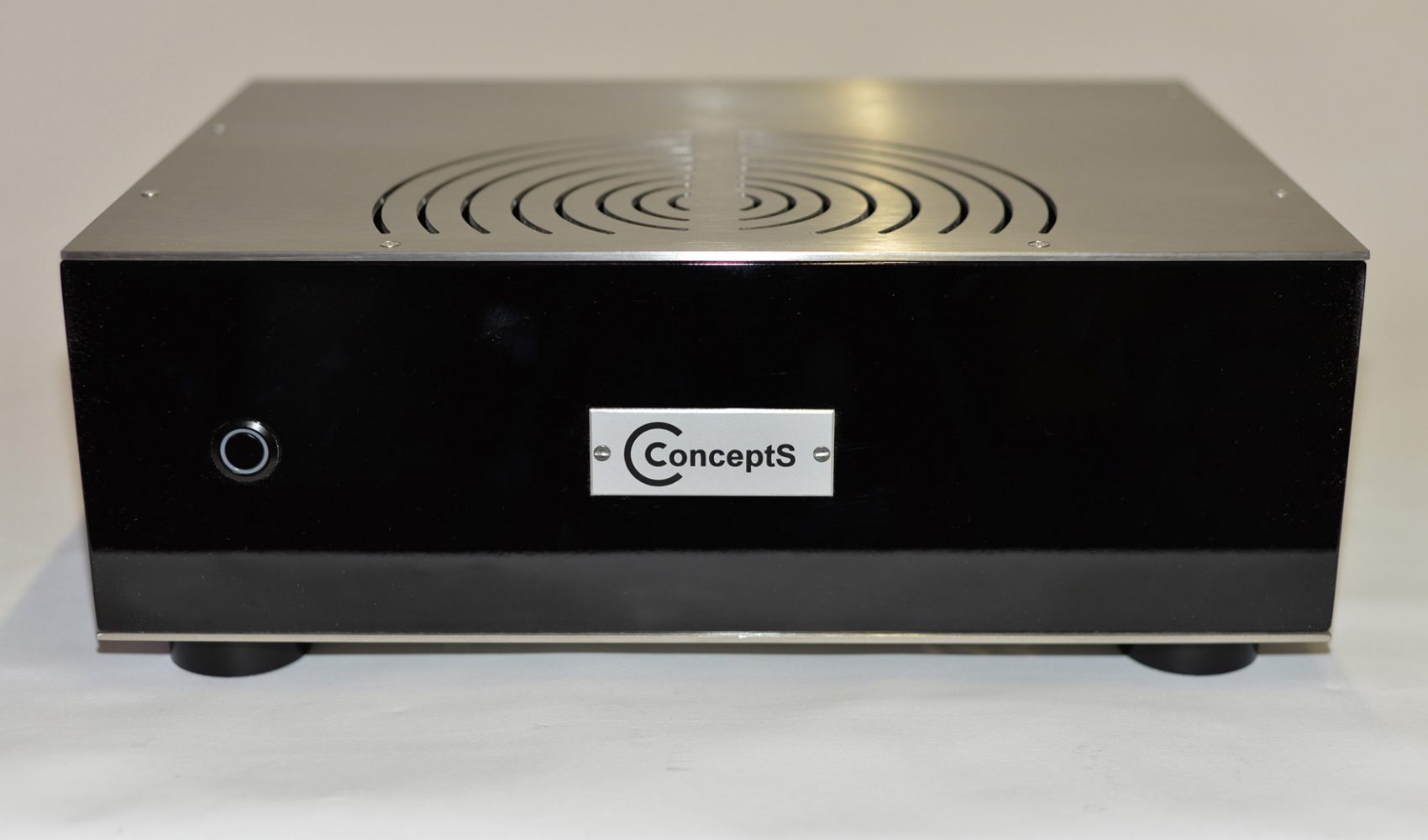

L’alimentation du C8

Caractéristiques

Amplificateur Intégré C8 stéréo (Classe A)

Technologie Parafeed

Tubes 6SL7 et 5998

Puissance environ : 10 w sur 8 ohms

Distorsion paire  : 2%

Distorsion impaire : 0,2%

Bande passante : 20 Hz à 200 kHz

Dimensions (l/h/p) 430/220/390 mm

Poids : 12 kg

.

Boîtier alimentation

Technologie doubleur de tension

Circuits et transformateurs suspendus

Dimensions (l/h/p) 430/130/350 mm

Poids : 15 kg


Prix de l'Intégré 7

Prix 3700 €  (amplification et alimentation) prix de lancement

Les prix pratiqués sont en distribution directe.

Livraison et Installation par nos soins.

Garantie totale 3 ans.
