Pré Ampli Phono RIAA C1

.

Un design simple et une restitution sonore rare.

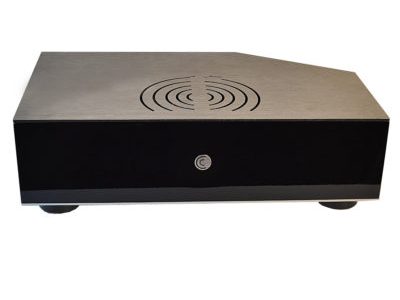

C1

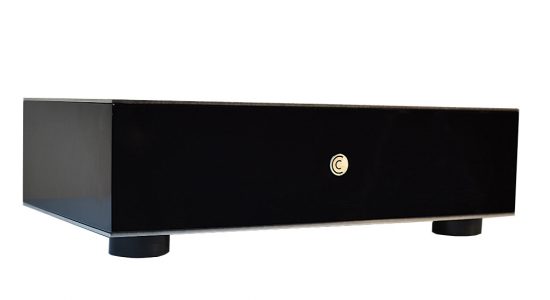

Le préamplificateur phono C1 CconceptS

CconceptS a mis au point le pré-amplificateur phono RIAA C1 universel. En effet grâce à sa modularité MM / MC, il s’adapte aux différentes cellules du marché.

Il procure un résultat musical étonnant de clarté, de détails, d’amplitude et de profondeur.

Son design épuré ajoute à sa personnalité, bâti sur une base métallique épaisse (acier inox de 3mm) le coffret bois massif peut être produit laqué noir ou plaqué merisier par exemple.

Ce préamplificateur phono RIAA offre un gain très important > 250 grâce à un schéma  SRPP employant 6 tubes de type ECC83 et ECC81.

.

Le préamplificateur phono Cconcepts est compatible avec les cellules

 « MM » ( à aimant mobile) ou ou « MC » ( à bobine mobile).

.

Ce préamplificateur phono est équipé des connexions RCA correspondantes à chaque type de cellule.  L’entrée vers le préamplificateur phono sera directe pour une cellule « MM » ou à travers des transformateurs « Step-up »  pour une cellule « MC ».



La modularité

Le préamplificateur phono CconceptS « MC/MM » offre la possibilité de changer de cellule en permutant simplement deux connexions RCA.

Ce choix délibéré de CConceptS évite les altérations du signal de modulation très faible délivré par les phonocapteurs. Nos essais ont confirmé que l’insertion de commutateur mécanique dans le circuit est rédhibitoire.

.

Le principe adopté ici est très simple et néanmoins efficace.

.

Cette option peut satisfaire également le possesseur de plusieurs bras de lecture associés à des cellules différentes.

Le montage

Sachant qu’un préamplificateur phono travaille à partir de signaux de modulation très faibles (quelques millivolts) CconceptS  a optimisé chaque point de détail.

.

Les concepteurs ont apporté un soin particulier aux découplages mécaniques des ensembles des composants. Certains éléments sont montés sur des amortisseurs très souples.

Cette technique complète le travail effectué sur les coffrets constitués de tôleries épaisses. Le tout assujetti à une base métallique conséquente.

.

Ces boîtiers reposent sur trois pieds de grosse section en delrin.

.

Il est à noter que l’utilisateur a la possibilité de remplacer ces supports par d’autres pieds CconceptS (pied pointe ; pied boule ; pied bille) sachant qu’ils sont tous sur vis M8.

Le câblage point à point sur plaque cuivrée est aussi une valeur sûre.

Les circuits des masses ont été judicieusement tracés pour supprimer tous les bruits de boucles électriques (ronflette dans le jargon).

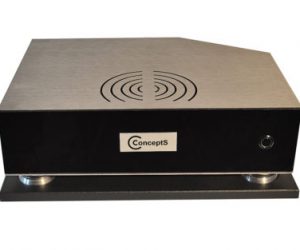

alim C1

Une alimentation à distance

Le fait d’éloigner la partie « alimentation électrique » de la partie « préamplificateur phono » est indéniablement efficace.

.

Le boîtier d’alimentation est complètement silencieux. Il peut être éloigné d’une distance de un mètre du boîtier préamplificateur phono grâce au câble blindé associé.

Les boîtiers « alimentation » reposent aussi sur trois pieds de grosse section en delrin.

.

Là aussi l’utilisateur a la possibilité de remplacer ces supports par d’autres pieds CConceptS (pieds pointe; pieds boules; pieds bille) sachant qu’ils sont tous sur vis M8.

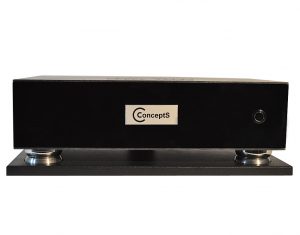

L’alimentation électrique du pré amplificateur RIAA C1 de CconceptS

La mise en fonctionnement

Le pré-phono Cconcepts vous propose une alimentation qui réponde aux exigences de la musique que l’on attend d’un appareil haut de gamme aussi une attention toute particulière a été porté sur sa conception et sa fabrication pour qu’elle soit parfaitement silencieuse et efficace.

Cconcepts  propose deux versions d’alimentation pour son  pré-ampli Phono C1 pour pouvoir répondre aux plus hautes exigences.

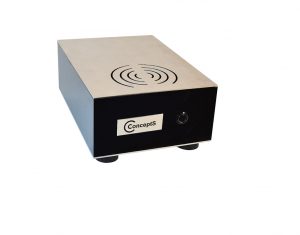

Alimentation pré-phono C1 à redresseurs silicium (diodes)

  • L’alimentation haute tension des tubes fonctionne sur le principe du doubleur de tension. Elle est conçue avec des diodes silicium et un filtrage  LC  largement dimensionnés. Cette alimentation dite simple ligne fourni la HT simultanément aux deux voies (droite et gauche).

  • Le chauffage des tubes est assuré par une alimentation en tension continue.

  • L’entrée réseau EDF est dotée d’un filtre Schaffner et protégée par un fusible.

Une alimentation sans reproche et digne des exigences de votre installation.



Alimentation pré-phono C1 à redresseurs valves (tubes redresseurs)

  • L’alimentation haute tension des tubes fonctionne sur le principe du doubleur de tension. Elle est conçue ici avec 4 valves EZ80 et 2 filtrages LC  largement dimensionnés. Cette alimentation à double ligne fourni la HT à chacune des deux voies pré-amplificateur (voie droite et gauche) séparément.

  • Le chauffage des tubes est assuré par une alimentation en tension continue.

  • L’entrée réseau EDF est dotée d’un filtre Schaffner et protégée par un fusible.

Avec la double alimentation C1 à valves vous découvrirez  la quintessence d’un préamplificateur phono. Une musicalité digne des plus grandes cellules du marché.

L’allumage ou l’extinction des préamplificateurs phono CConceptS se fait en appuyant sur le bouton poussoir situé en façade du boitier de l’alimentation électrique.

Ce bouton est cerclé d’un témoin lumineux de fonctionnement (réglé à une intensité lumineuse qui n’apporte pas de gêne visuelle).

Caractéristiques

Pré-Amplificateur RIAA

Technologie double SRPP

Gain environ 250

Tubes ECC83 (12AX7) et ECC81 (12AT7) (6 tubes) Philips

Transformateurs « step-up » Cinémag CMQEE-3440A

Bande passante : 10 Hz à 400 kHz

Dimensions (l/h/p) 420/100/350 mm

Poids : 8,2 kg

.

Boitier alimentation à diode

1 Transformateur secteur torique

Technologie doubleur de tension à diodes

Filtrage LC

Bloc alimentation tension 6,3v continue

Circuits et transformateurs suspendus

Dimensions (l/h/p) 420/100/350 mm

Poids : 5,4 kg



Boitier alimentation à valves

2 Transformateurs secteur torique

Technologie doubleur de tension à valves EZ80

2 Filtrages LC

Bloc alimentation tension 6,3v continue

Circuits et transformateurs suspendus

Dimensions (l/h/p) 420/130/350 mm

Poids : 9,8 kg



Prix du Pré Amplificateur Phono RIAA

Prix 1900 euros ( Pré -Amplification et Alimentation)

Prix 2500 euros ( Pré -Amplification et Alimentation)



Les prix pratiqués sont en distribution directe.

Livraison et Installation par nos soins.

Garantie totale 3 ans.

Les prix pratiqués sont en distribution directe.

Garantie totale 3 ans.
